YZS振動電機

適用設備：直線振動篩、直排篩、脫水篩、概率篩、給料機、振動篩分設備、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落砂機、振實臺、料倉振動防閉塞裝置等各種振動機械設備理想的動力源和激振源。

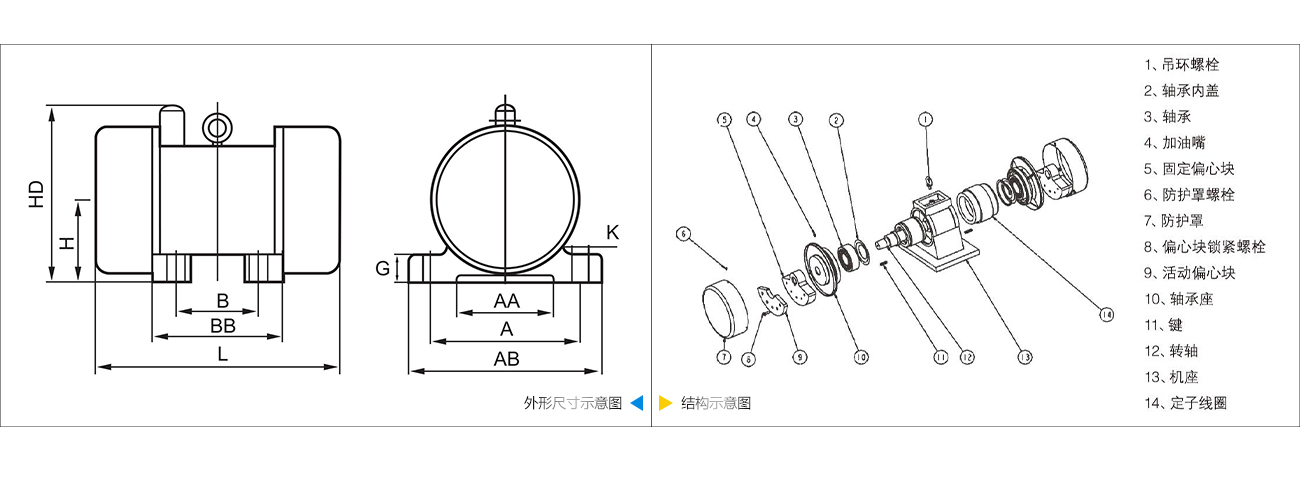

結構及工作原理

振動電機

振動電機由特制電機外加激振重塊組成。當電機通電旋轉時，激振塊產生激振力，通過電機底腳或法蘭盤傳遞縱橫振動機械。

特制電機由特制定子線包和轉子軸組成，能承受高頻振動；立式振動電機，采用兩塊偏心塊作為激振塊，兩軸端各—塊，上軸端為固定偏心塊，下軸端為可調偏心塊。在上下偏心塊的端部各裝有一組配重塊，通過調節配重塊的數量，可以分級調節振動電機的激振力；臥式振動電機采用四塊扇形偏心塊作激振塊，調節同軸端兩塊偏心塊的夾角，可以從零至最大調節振動電機的激振力。

技術參數

規格型號	額定激振力（kN）	額定功率（kW）	重量（kg）	轉速（r.p.m）	安裝尺寸（mm）				外形尺寸（mm）
規格型號	額定激振力（kN）	額定功率（kW）	重量（kg）	轉速（r.p.m）	A	B	K	G	AB	BB	H	HD	L
YZS-1.5-2	1.5	0.12	13	3000	130	80	12	19	170	118	80	200	245
YZS-2.5-2	2.5	0.22	13		130	80	12	19	170	118	80	200	245
YZS-3-2	3	0.25	18		150	90	14	21	185	124	90	220	270
YZS-5-2	5	0.37	19		150	90	14	21	185	124	90	220	270
YZS-10-2	10	0.75	30.5		180	110	18	27	225	155	112	238	330
YZS-15-2	15	1.1	47		220	140	22	32	272	190	125	265	385
YZS-20-2	20	1.5	91		260	150	26	42	344	234	140	320	452
YZS-30-2	30	2.2	125		310	170	33	57	400	270	170	365	505
YZS-1.0-4	1	0.09	13	1500	130	80	12	19	170	118	80	200	245
YZS-1.5-4	1.5	0.12	13		130	80	12	19	170	118	80	200	245
YZS-3-4	3	0.18	20		150	90	14	21	185	124	90	220	270
YZS-5-4	5	0.25	32		180	110	18	27	225	155	112	238	335
YZS-10-4	10	0.55	50		220	140	22	32	272	190	125	265	385
YZS-15-4	15	0.75	92		260	150	26	42	344	234	140	320	452
YZS-20-4	20	1.1	93		260	150	26	42	344	234	140	320	452
YZS-30-4	30	1.5	117		310	170	33	57	400	270	170	365	505
YZS-50-4	50	2.2	213		350	220	39	52	450	313	200	425	600
YZS-75-4	75	3.7	348		380	250	45	67	480	350	220	465	670
YZS-100-4	100	6.3	432		440	140	45	65	530	435	240	520	750
YZS-3-6	3	0.25	35	1000	180	110	18	27	225	155	112	238	335
YZS-5-6	5	0.37	51		220	140	22	32	272	190	125	265	385
YZS-10-6	10	0.75	98		260	150	26	42	344	234	140	320	452
YZS-15-6	15	1.1	129		310	170	33	57	400	270	170	365	505
YZS-20-6	20	1.5	130		310	170	33	57	400	270	170	365	505
YZS-30-6	30	2.2	235		350	220	39	52	450	313	200	425	600
YZS-50-6	50	3.7	350		380	250	45	67	480	350	220	465	670
YZS-75-6	75	5.5	435		440	280	52	47	570	410	240	500	730
YZS-100-6	100	7.5			440	140	45	65	570	420	260	580	850
YZS-10-8	10	0.75	143	750	310	170	33	57	400	270	170	365	505
YZS-20-8	20	1.5	242		350	220	39	52	450	313	200	425	600
YZS-30-8	30	2.2	354		380	250	45	67	480	350	220	465	670
YZS-50-8	50	3.7	436		440	280	52	47	570	410	240	500	730
YZS-75-8	75	5.5			440	140	45	65	570	420	260	580	850
