ZSG重型直線振動篩
ZSG重型直線振動篩
產品介紹：高效重型直線振動篩是一種新型的通用篩分設備，其篩箱運動軌跡近似為直線。直線振動篩篩機結構簡單，篩分能力大且能耗少、維修簡便，廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。
應用物料：原煤、石油焦、尾礦砂、碎玻璃、石灰石煤、烘干后的污泥、重晶石、碳素、建筑垃圾、鉀長石等。
產品優勢

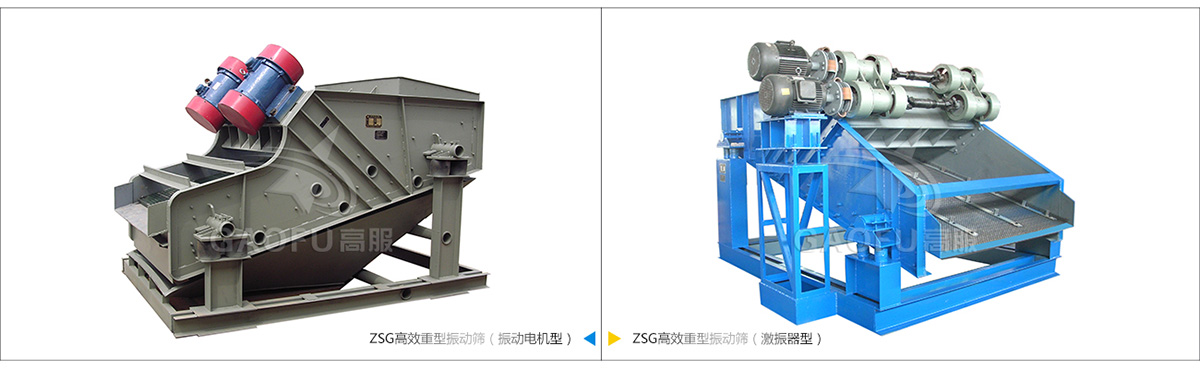

● 動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同生產環境需要。
● 篩面有金屬編織網、棒條、沖孔等多種形式，篩面既有單層結構也可多層布置，滿足不同篩分作業要求。
● 結構簡單易操作，外型美觀，整機剛度與各部強度大，相對能耗少，篩分效率高。
● 相對體積小、重量輕，單位設備體積和重量處理能力大，便于系統工藝布置。
● 篩面結構與類型模塊化設計，更換方便，可滿足不同環境作業需要。
● 篩面形式多樣
金屬編織網、棒條、沖孔等多種形式
● 模塊化設計
篩面結構與類型模塊化設計，更換方便
● 兩種動力裝置
振動電機驅動、激振器驅動
● 操作維修簡便
安裝與調試方便，運行穩定
工作原理
ZSG型重型振動篩的基本工作原理為，篩機起動后，呈對稱布置的兩臺相同型號和規格的振動電機或激振器作同步反向運轉，其產生的激振力通過傳振體—電機或激振器底座傳遞到整個振動體—篩箱上，使篩箱帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，完成篩分作業。

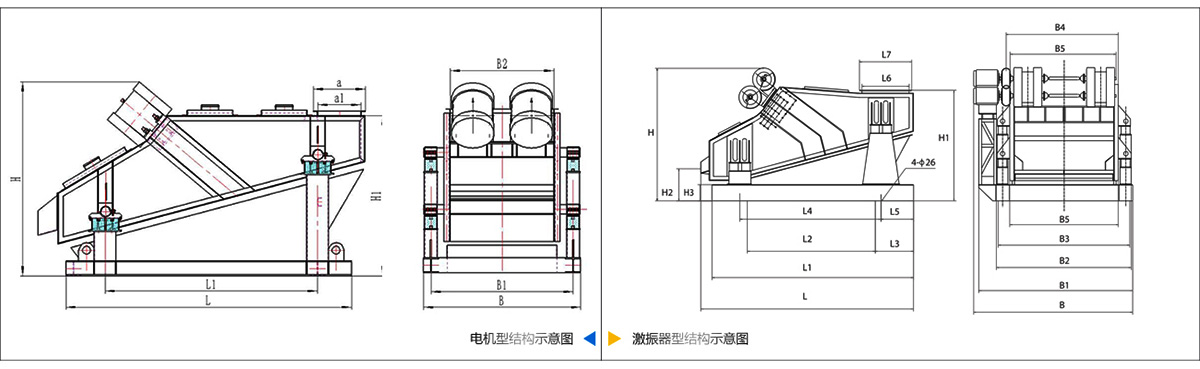

技術參數
振動電機型技術參數
| 型 號 | L（mm） | B（mm） | H（mm） | 入料粒度 | 處理量（t/h） | 電機型號 | 電機功效（kW） | 參考總重 | 雙振幅 |
| ZSG918 | 1810 | 1420 | 1575 | ≤120 | 50~100 | YZO-20-6 | 1.5X2 | 1710 | 5~10 |
| ZSG0924 | 2400 | 1370 | 1630 | 50~100 | YZO-20-6 | 1.5X2 | 1900 | ||
| ZSG1020 | 2000 | 1620 | 1584 | ≤150 | 50~100 | YZO-20-6 | 1.5X2 | 2070 | |
| ZSG1030 | 3000 | 1620 | 1800 | 50~100 | YZO-25-6 | 1.8X2 | 2630 | ||
| ZSG1224 | 2400 | 2190 | 1320 | 80~200 | YZO-30-6 | 2.2X2 | 2300 | ||
| ZSG1230 | 3000 | 2190 | 1800 | 80~200 | YZO-40-6 | 3.0X2 | 2863 | 8~12 | |
| ZSG1530 | 3000 | 2490 | 2180 | 120~300 | YZO-50-6 | 3.7X2 | 3690 | 5~10 |
激振器型技術參數
| 型號 | 篩面面積（m2） | 給料粒度 | 處理量（t/h） | 雙振幅 | 激振器型號 | 功率（kW） | L（mm） | B（mm） | H（mm） |
| ZSG1536 | 5.4 | <200 | 50-360 | 8-12 | JZ-75-6 | 2×4.0 | 3675 | 2660 | 2220 |
| ZSG1540 | 6 | 50-400 | JZ-75-6 | 2×4.0 | 4000 | 2660 | 2300 | ||
| ZSG1836 | 6.48 | 60-460 | JZ-100-6 | 2×5.5 | 3620 | 3140 | 2230 | ||
| ZSG1848 | 8.64 | 80-500 | JZ-130-6 | 2×5.5 | 4800 | 3140 | 2950 | ||
| ZSG2040 | 8 | 80-560 | JZ-130-6 | 2×5.5 | 4000 | 3160 | 2300 | ||
| ZSG2050 | 10 | 90-600 | JZ-160-6 | 2×7.5 | 5000 | 3260 | 2730 | ||
| 2ZSG1536 | 5.4 | 50-360 | JZ-160-6 | 2×5.5 | 3675 | 2660 | 2340 | ||
| 2ZSG1540 | 6 | 50-400 | JZ-100-6 | 2×5.5 | 4000 | 2660 | 2700 | ||
| 2ZSG1836 | 6.48 | 60-460 | JZ-130-6 | 2×5.5 | 3620 | 3140 | 2250 | ||
| 2ZSG1848 | 8.64 | 80-500 | JZ-180-6 | 2×7.5 | 4800 | 3140 | 3250 | ||
| 2ZSG2040 | 8 | 80-560 | JZ-180-6 | 2×7.5 | 4000 | 3160 | 2700 | ||
| 2ZSG2050 | 10 | 90-600 | JZ-200-6 | 2×7.5 | 5000 | 3260 | 2940 |
